Evacuations d'eaux pluviales
Les avaloirs assurent une évacuation rapide de l'eau de pluie, un point important pour les toitures plates. Notre gamme d’avaloirs comporte plusieurs diamètres, de sorte qu'il existe toujours une solution adaptée au débit à évacuer.
Les avaloirs se composent de deux éléments soudés entre eux de manière étanche en usine :
- d'une bavette ou platine en EPDM qui sera raccordée à la membrane et d’une largeur de 12 cm minimum
- d'un moignon en PE qui sera raccordé à une descente d’eaux pluviales ou à un collecteur et dont la longueur sera supérieure à l’emprise de la toiture de +15 cm
Avaloir cylindrique
L’avaloir assure le raccord entre la toiture et le tuyau de descente. Le moignon de l’avaloir traverse la surface de la toiture pour évacuer l'eau de pluie vers le tuyau de descente ou la boîte à eau.
Son diamètre et son nombre dépendent de la surface en plan à collecter.
1 cm² (diamètre avaloir) = 1 m² (surface de la toiture)
Le diamètre du moignon doit correspondre à celui du tuyau de descente dans lequel il sera raccordé ou légèrement inférieur pour permettre un meilleur emboîtement.
| Diamètre | Longueur |
|---|---|
| 40 mm | 600 mm |
| 50 mm | 600 mm |
| 63 mm | 600 mm |
| 75 mm | 600 mm |
| 90 mm | 600 mm |
| 110 mm | 600 mm |
| 125 mm | 600 mm |
| 140 mm | 600 mm |
| 160 mm | 600 mm |
| 200 mm | 600 mm |

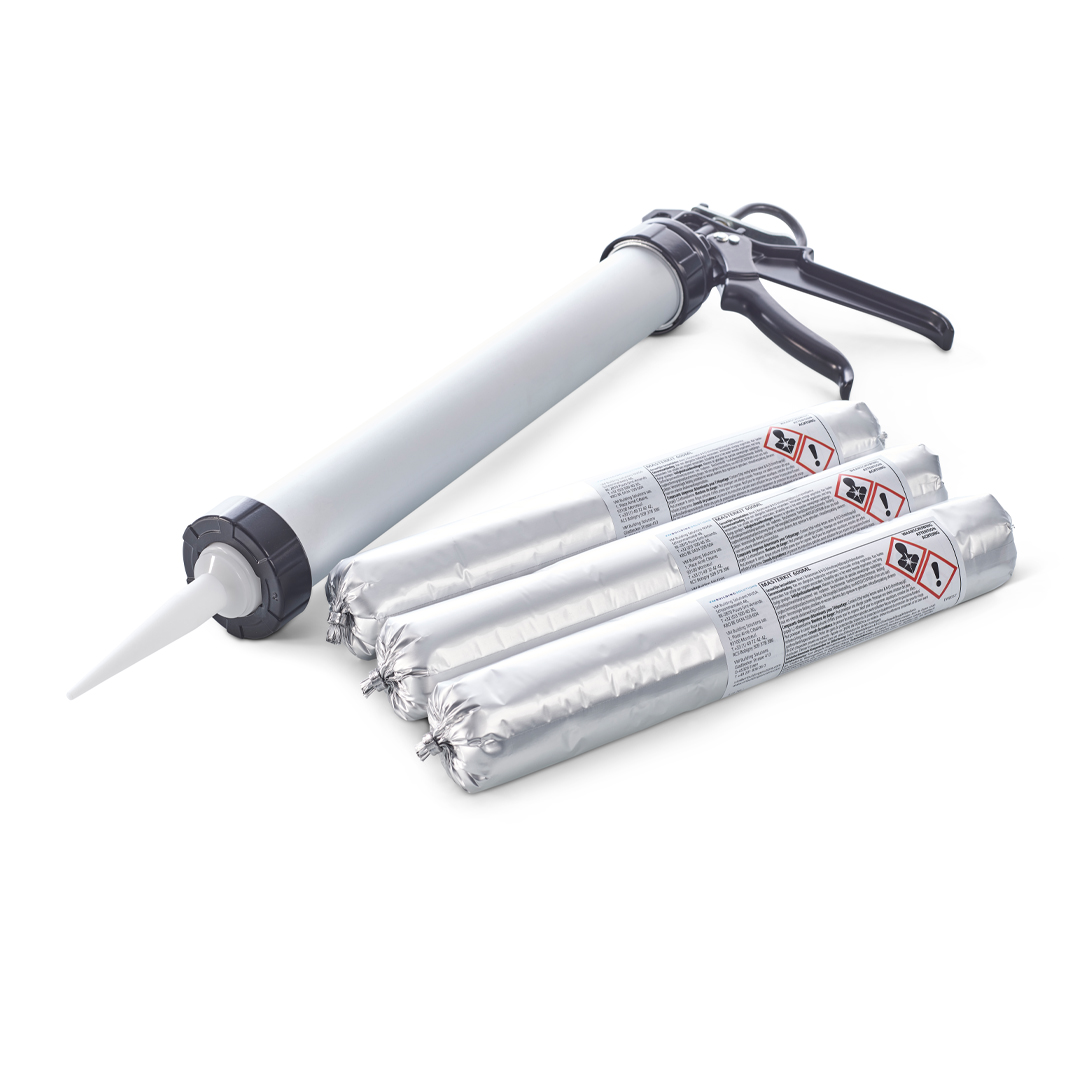

Mastic Masterkit
Utilisez Mastic Mastersystems pour assurer l’étanchéité entre la bavette de l’avaloir et la membrane.

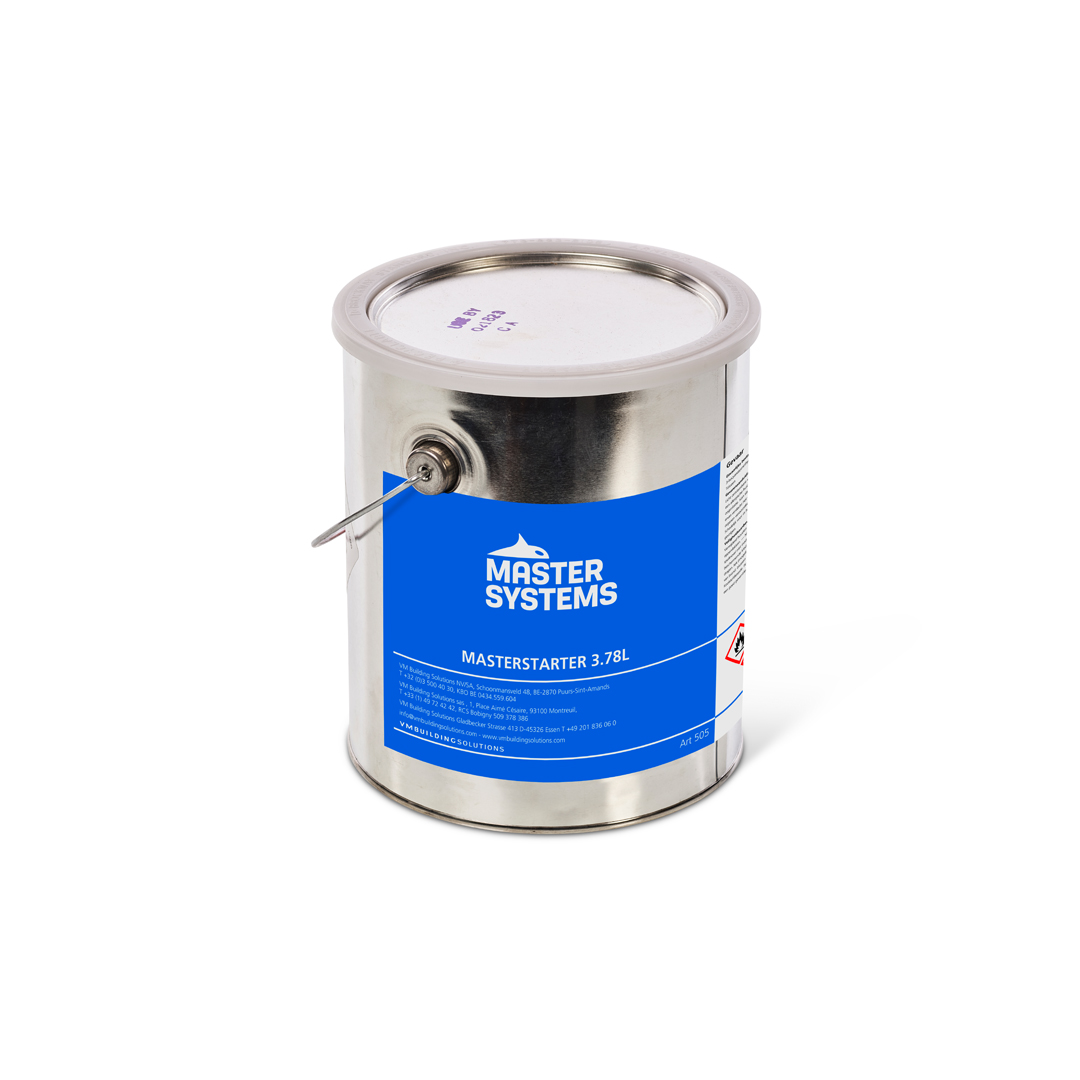

Masterstarter
Utilisez le Masterstarter pour nettoyer la partie intérieure de la bavette et la membrane sur laquelle est appliqué le mastic.
Avaloir rectangulaire
Un avaloir légèrement incliné pour pente > à 20% qui permet l’évacuation des eaux de pluie.
Ces accessoires sont constitués d'une bavette en EPDM et d'un tuyau rectangulaire en PE. La dalle et le tuyau PE sont fixés de manière homogène l'un à l'autre en usine pour assurer l'étanchéité.
En fonction du support de l’étanchéité, les évacuations peuvent être soit ronde ou rectangulaire, (par exemple, avec un support tôle acier nervurée, le DTU demande des sorties d’eau rectangulaires).
Les trop-pleins ont obligatoires quand le toit terrasse est pourvu d’une seule évacuation. Dans ce cas le trop-plein devra avoir la même dimension que l’évacuation.
| Diamètre | Longueur |
|---|---|
| 40 mm | 600 mm |
| 50 mm | 400 mm + AVALOIR |
| 50 mm | 600 mm |
| 63 mm | 400 mm |
